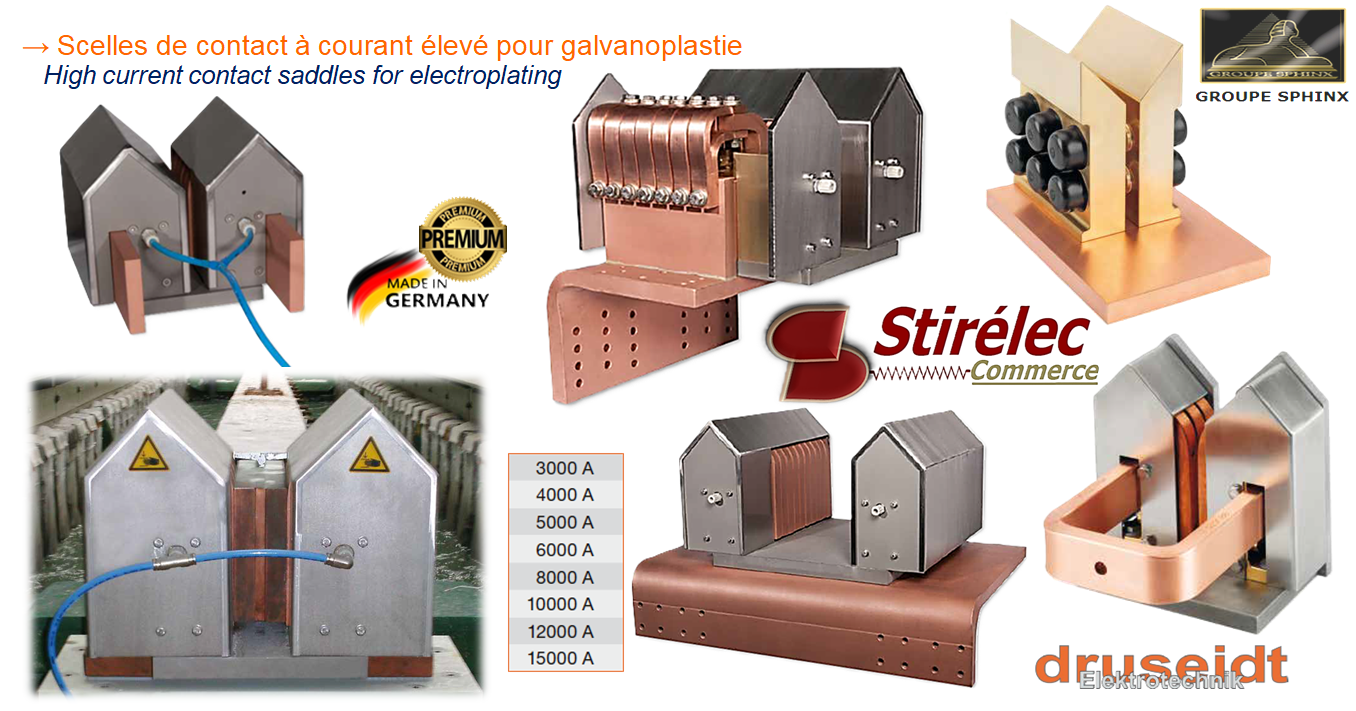

Scelles de contact à courant élevé pour galvanoplastie

Scelles de contact :
Une scelle de contact dans un système de galvanoplastie est un composant qui établit le contact électrique entre un élément de l'équipement (comme un rack ou une pince) et l'objet à plaquer. Son rôle est crucial pour garantir une connexion électrique fiable et pour isoler certaines parties de l'équipement afin d'éviter le dépôt de métal là où il n'est pas souhaité.

Nos scelles de contact sont des pièces conçues en cuivre, leur rôle est de diriger le courant électrique de la barre cathodique vers la pièce. Elles créent une étanchéité autour de la zone de contact pour empêcher l'électrolyte (la solution de placage) d'atteindre et de corroder les parties non-destinées à être plaquées. Elles évitent aussi que le métal ne se dépose sur ces zones, ce qui pourrait endommager le placage ou l'équipement.

Nous proposons également des selles autonettoyantes qui ont une longue durée de vie et peuvent être nettoyées et réutilisées très facilement, même en cas de salissure, sans que leur efficacité nettoyante ne soit diminuée. Les surfaces de contact sont nettoyées autant que possible par abrasion lors de l'insertion des supports de produit. En combinaison avec nos systèmes de contact innovants Druseidt, nous obtenons ainsi une efficacité et une rentabilité optimales.

Nous proposons des scelles de contact dans différentes versions, conçues à partir du cuivre E, offrant une conductivité optimale.

• Scelles de contact à doigt, modèle standard monobloc 250-3000 A
• Scelles de contact à doigt, modèle deux pièces 4000-14000 A
• Scelles de contact à doigt avec guide d'insertion intégré 250-4000 A
• Scelles de contact à doigt pour le serrage de supports de produits de différentes épaisseurs sans modification du réglage 500-5000 A
• Scelles de contact à doigt pour installations d'essai et de laboratoire 250-500 A
• Scelles de contact à commande hydropneumatique 3000-15000 A

Nos scelles de contact sont optimisées, elles sont conçues dans des dimensions d'installation réduites, même pour les contacts à courant très élevé. Elles sont proposées avec des capots de protection (en acier inoxydable).

Grâce à leur principe de fabrication modulaire, nos scelles de contact sont très faciles à entretenir, avec une interchangeabilité très aisée de leurs composants. Cela signifie que des éléments de contact de rechange ou accessoires complets peuvent être remplacés.

Les types de scelles de contact que nous proposons sont  :

A. Scelles de contact standard à ressort conventionnelle

La pression des scelles de contact à ressort conventionnelles dépend de la force du ressort utilisé et atteint environ 200 N par doigt de contact. Cette pression peut être augmentée de plus de 1000 N pour une selle de contact complète avec des entraînements pneumatiques conventionnels. Ces scelles peuvent être munies de capots de protection pour les protéger des projections d'acide et de lessive, prolongeant ainsi la durée de vie des unités de contact. Les modèles standard sont livrés montés sur une plaque en cuivre électrolytique et adaptés aux dimensions du support de produit.

B.    Scelles de contact à pression hydraulique

Ce type de scelles est équipé d'un amplificateur de puissance hydropneumatique. La pression de contact est exercée par doigt. Tous les doigts de contact sont actionnés individuellement afin de se fixer solidement et durablement, sur les surfaces du support de produit. Ces scelles sont montées sur une plaque en acier inoxydable stable pour absorber les fortes forces de compression. Elles sont fournies avec capots de protection raccordable en acier inoxydable A4, avec ou sans sonde de température PT100.

C.    Scelles de contact à pression pneumatique (Type Titan)

Nous proposons des scelles pouvant atteindre une pression de contact de 50 kN à plus de 100 kN (Série Titan). Notre système de contact pneumatique convertit la pression d'air entrant en une pression superficielle très élevée grâce à une transmission de puissance mécaniquement bien pensée. Des unités de contact jusqu'à 6000 A sont proposées en standard. Cependant, grâce à sa conception modulaire, ce système de permet d'obtenir des courants plus élevés, par exemple 9000/12000 A, en combinant plusieurs modules de contact. Les scelles de contact de la série Titan sont équipées de capots de protection raccordable en acier inoxydable A4 pour prévoir des opérations d'inspection et de nettoyage rapides et faciles.
