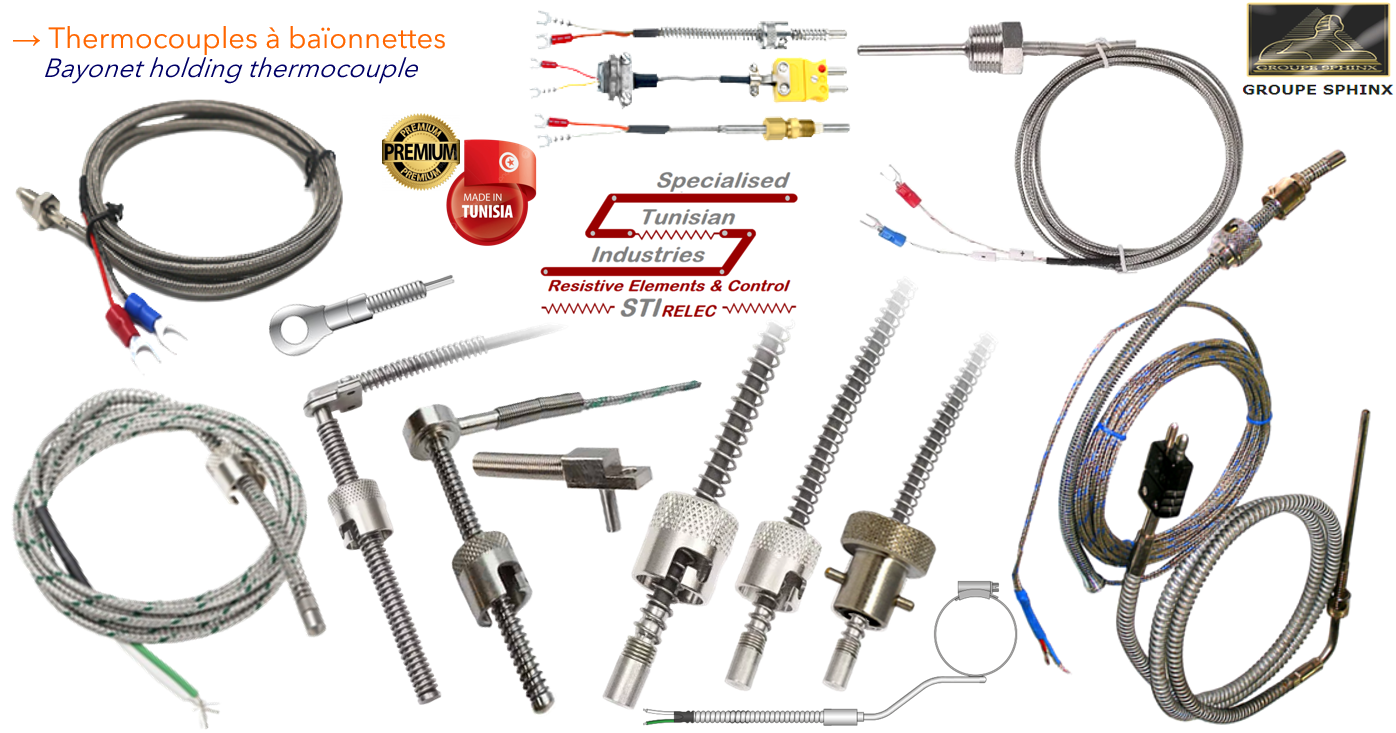

Thermocouples à baïonnettes

Un thermocouple est un capteur de température qui se compose de deux fils de métaux différents, soudés ensemble à une extrémité. Lorsque cette jonction est chauffée ou refroidie, elle génère une tension électrique minuscule. ,

En mesurant cette tension, on peut déterminer la température. Ce phénomène est connu sous le nom d'effet Seebeck.

Pour garantir une mesure correcte, il est crucial que le circuit thermoélectrique soit maintenu sans ajout de jonctions parasites qui pourraient fausser le signal.

Un thermocouple avec câble d'extension est un thermocouple produit à partir d’un type de fil spécial, utilisé pour prolonger la distance entre un capteur de thermocouple et l'instrument de mesure sans altérer la précision de la lecture. C’est la solution pour toutes applications industrielles où le point de mesure se trouve loin de l'équipement de contrôle.

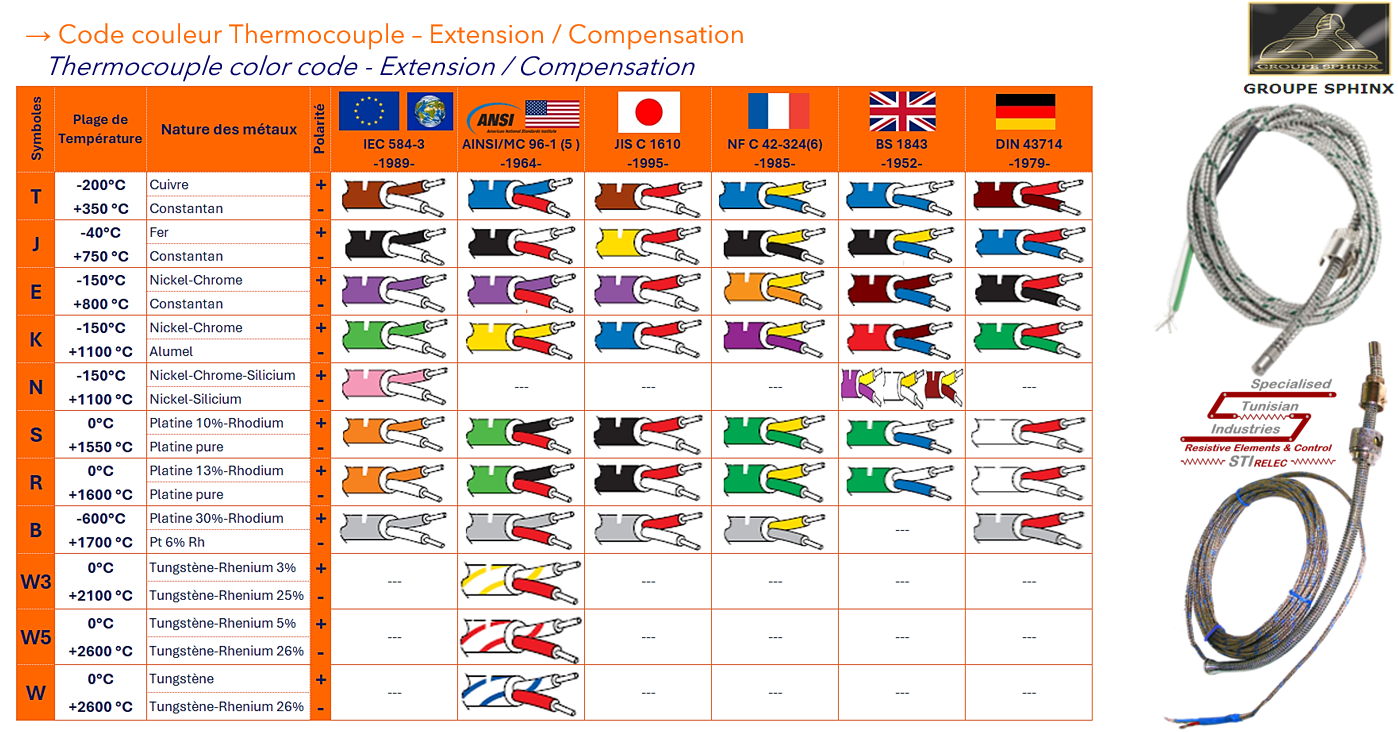

Il existe de nombreux types de thermocouples, chacun désigné par une lettre, et leur choix dépend de la plage de température, de l'environnement et de la précision requise. Les types les plus courants sont :

• Type T : Connu pour sa grande stabilité et sa précision à basses températures (-200 à 350°C), il est souvent utilisé dans les applications cryogéniques.
• Type J : Avec une plage plus étroite (0 à 750°C) que le Type K, il est adapté aux applications courantes dans des atmosphères ambiantes.
• Type K : C'est le type le plus répandu en raison de sa large plage de température (-200 à 1260°C), de son faible coût et de sa fiabilité. Il est souvent utilisé dans les applications industrielles et générales.
• Types B, R, S : Ils utilisent des alliages de platine et de rhodium et sont conçus pour des applications à très haute température (jusqu'à 1800°C). Ils sont plus chers du fait de la nature de la noblesse des métaux utilisés, mais ils offrent une excellente stabilité et de hautes performances thermiques.
