PT100 & PT1000

Le PT100 est un type de capteur de température extrêmement courant dans l'industrie, connu pour sa haute précision et sa stabilité.

Il appartient à la famille des détecteurs de température à résistance (en anglais, RTD pour Resistance Temperature Detector).

Le fonctionnement du PT100 repose sur le principe qu'un conducteur métallique (Platine) change de valeur ohmique en fonction de sa température. Le platine est un excellent choix pour cette application car la relation entre sa résistance et la température est très linéaire et stable sur une large plage.  Lorsque la température augmente, la résistance du platine augmente de manière prévisible. Lorsque la température diminue, sa résistance diminue.

Pour mesurer la température, on mesure donc la résistance du capteur à l'aide d'un ohmmètre (Thermorégulateur) et on la convertit en une valeur de température correspondante.

L'association d'un capteur PT100 avec un convertisseur est possible. Le convertisseur est un appareil électronique qui prend le signal de résistance faible et non linéaire du PT100 et le transforme en un signal de sortie standardisé, plus facile à utiliser pour les équipements de contrôle comme les automates programmables (API) ou les régulateurs.

Le capteur PT100, par nature, est un élément passif qui génère une variation de résistance. La mesure de cette variation peut être faussée par la résistance des câbles de connexion, surtout sur de longues distances. Le convertisseur résout ces problèmes en :

• Linéarisant le signal : Le convertisseur applique une courbe de linéarisation pour convertir précisément la résistance en une température exacte, ce qui n'est pas toujours le cas avec les entrées directes des équipements de contrôle.
• Compensant la résistance des câbles : Les convertisseurs modernes, surtout ceux conçus pour les PT100 3 ou 4 fils, compensent automatiquement la résistance des câbles, garantissant une mesure précise même sur de longues distances.
• Standardisant le signal : La sortie du convertisseur est généralement un signal analogique standardisé (par exemple, 4-20 mA ou 0-10 V), ce qui le rend compatible avec un large éventail d'équipements industriels.

Le PT1000 est un capteur de température, comme le PT100. La principale différence est sa résistance nominale qui est de 1000 ohms à 0°C.

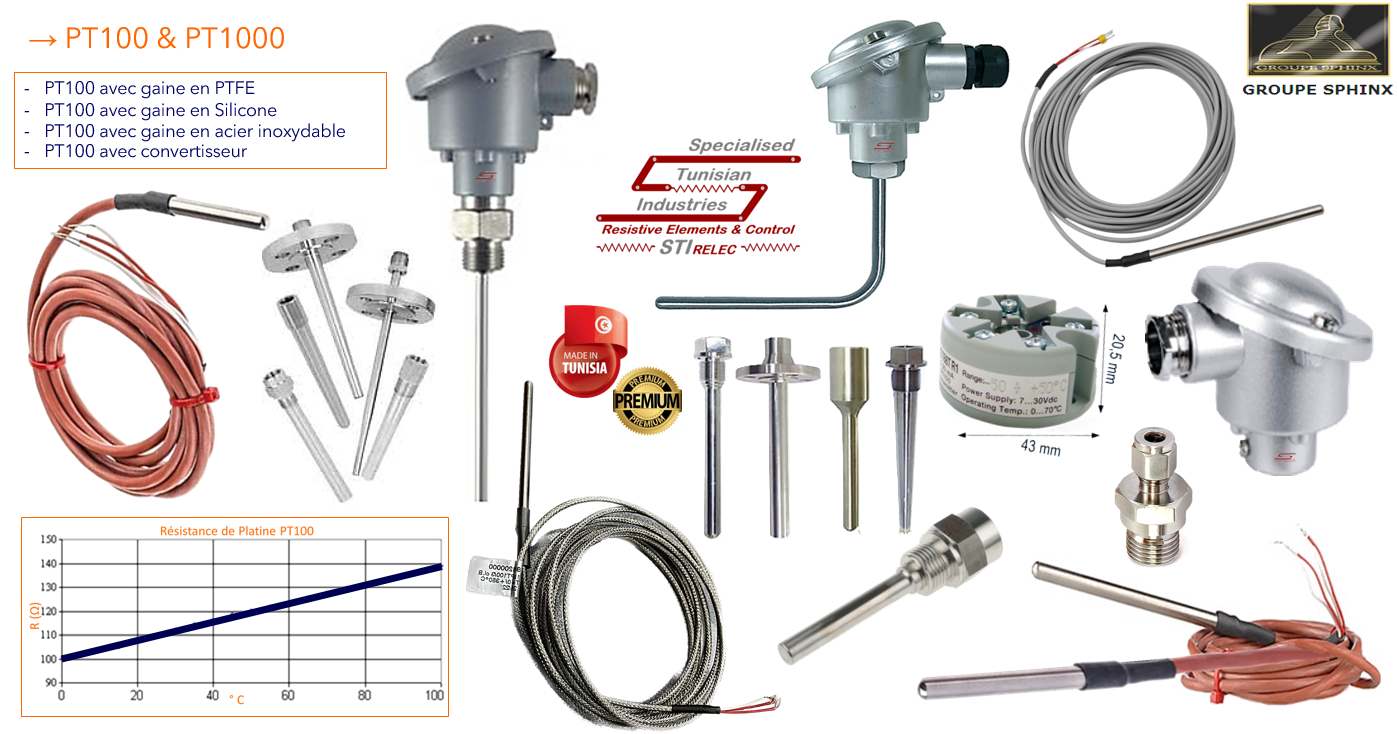

Les capteurs peuvent être de différentes formes et de différents matériaux selon l’exigence de l’application.
Les câbles d’extension peuvent également être en plusieurs matériaux avec ou sans blindage métallique,
