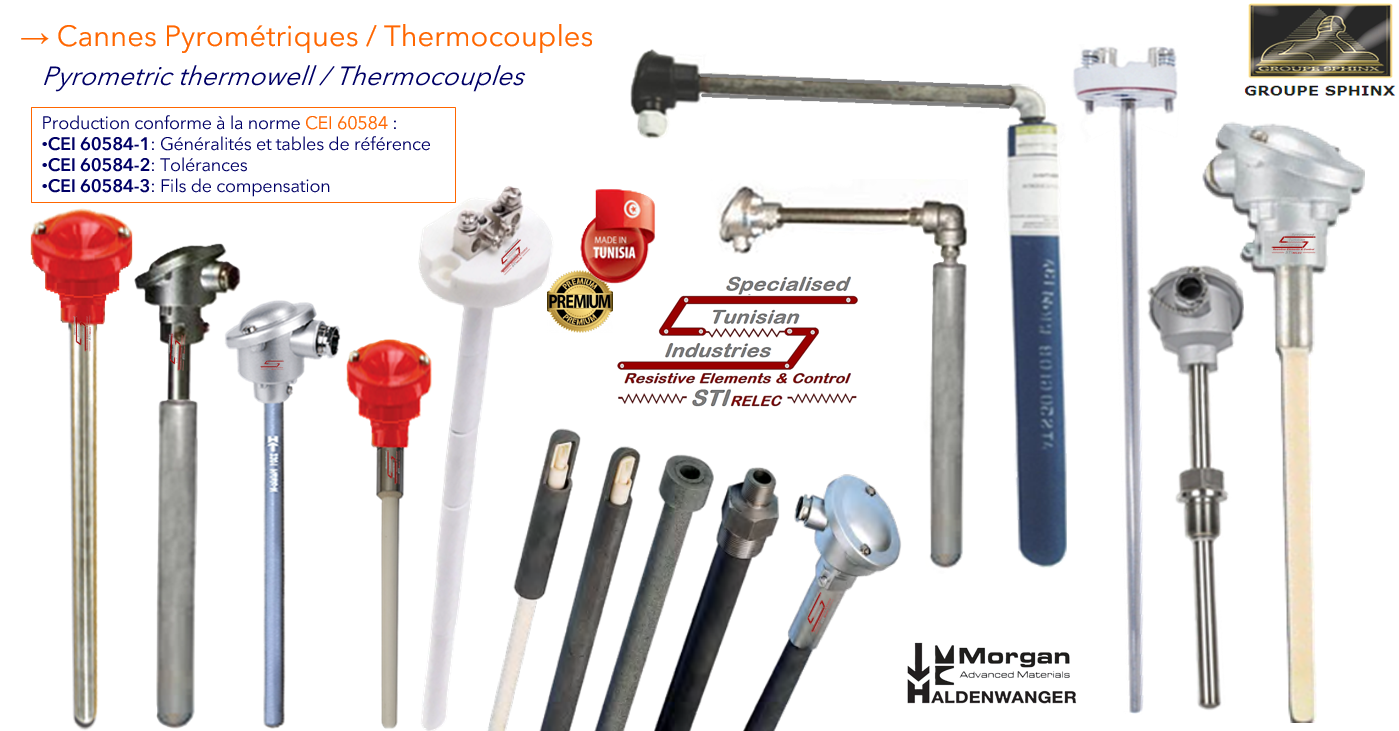

Cannes Pyrométriques / Thermocouples

Une canne pyrométrique est un instrument de mesure de température conçu pour les environnements de haute à très haute température, où un thermocouple standard ne serait pas suffisant ou assez résistant. Il s'agit en fait d'un thermocouple protégé et renforcé.

La canne pyrométrique est un ensemble complet qui se compose de plusieurs éléments pour garantir une mesure fiable et une durabilité optimale :

1. L'élément de mesure : C'est le cœur de la canne.Il s'agit d'un thermocouple, souvent de type K, S, R ou B, qui sont particulièrement adaptés aux hautes températures.Ce thermocouple peut être soit "chemisé" (logé dans une gaine isolante minérale) ou "emperlé" (les deux fils du thermocouple sont séparés par des isolateurs en céramique).

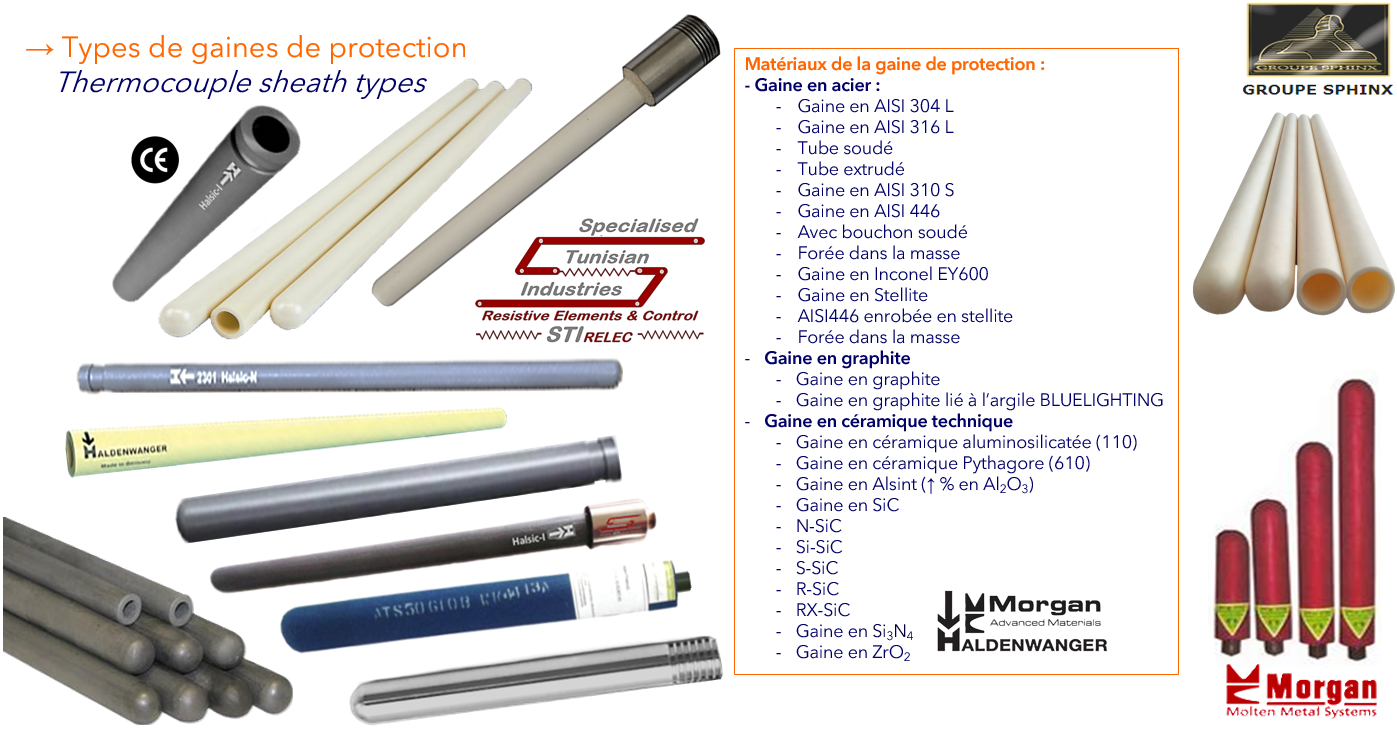

2. La gaine de protection : C'est la caractéristique principale qui distingue la canne pyrométrique d'un simple thermocouple. Cette     gaine     extérieure est conçue pour protéger l'élément de mesure de la chaleur intense, des chocs mécaniques, des milieux corrosifs     (gaz,     liquides, etc.) ou de l'abrasion. Elle peut être en :
   • Métal (acier inoxydable réfractaire, Inconel, etc.) pour des températures jusqu'à environ 1200°C.
   • Céramique (alumine, corindon, etc.) pour des températures encore plus élevées, pouvant atteindre 1800°C.
   • Matériaux spéciaux (SiC, Si3N4, etc.) pour des applications très spécifiques.

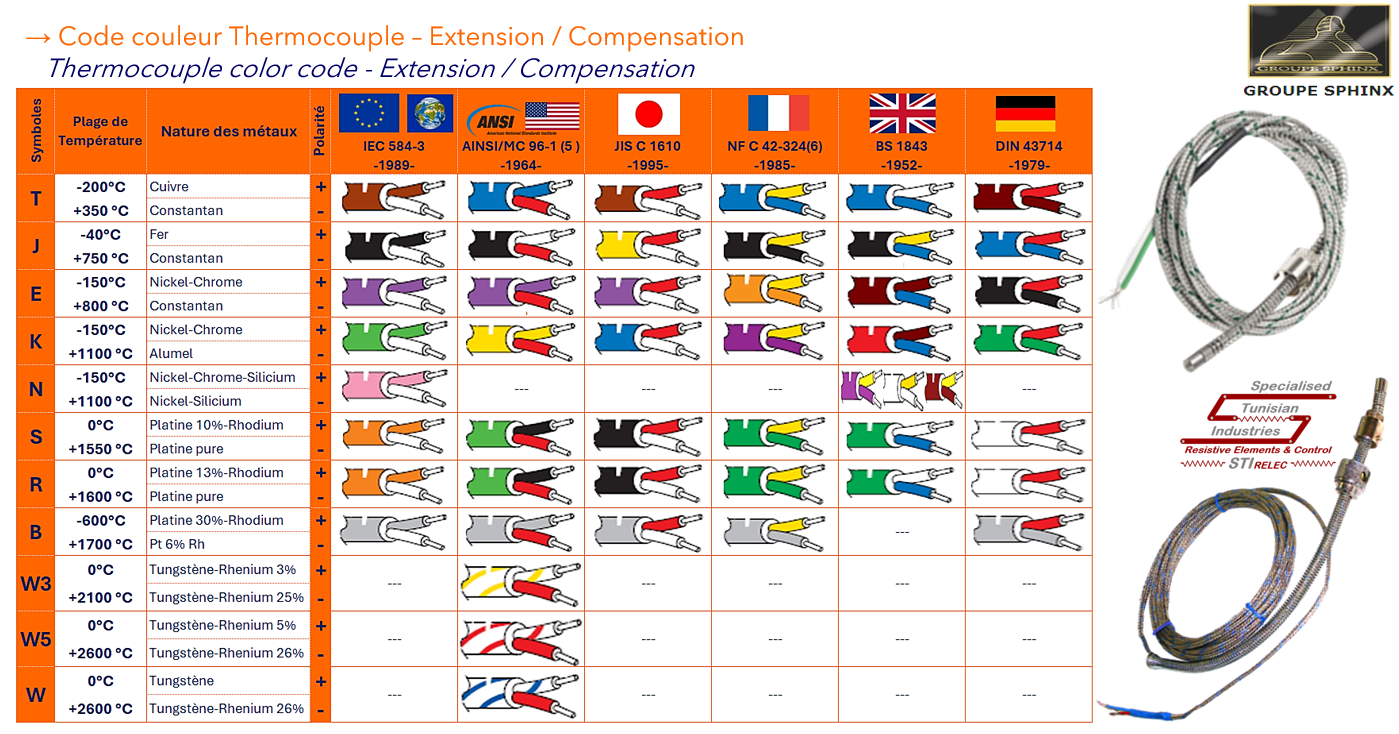

   • La tête de raccordement : À l'autre extrémité de la canne, une tête de raccordement permet de connecter le thermocouple au système de mesure via des câbles d'extension ou de compensation.

La canne pyrométrique n'est pas un capteur différent du thermocouple, mais plutôt une version améliorée et protégée d'un thermocouple pour les applications exigeant une robustesse et une résistance thermique bien supérieures.
