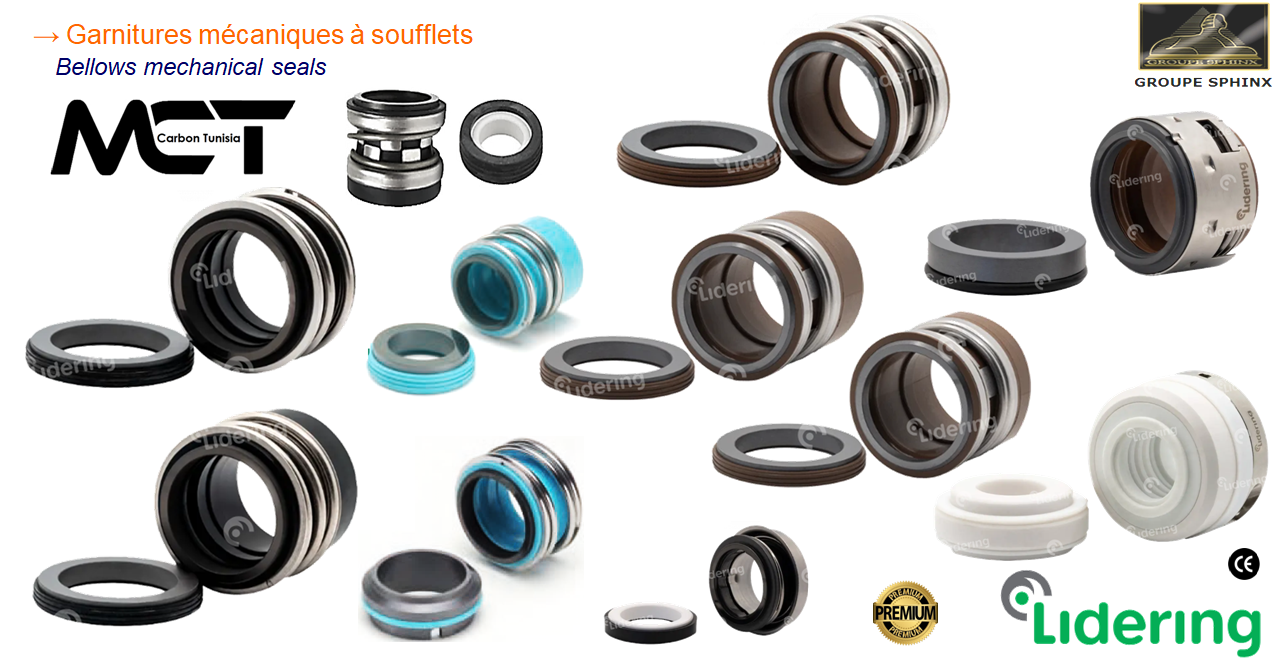

Garnitures mécaniques à soufflets

Les garnitures mécaniques à soufflets sont des dispositifs d'étanchéité utilisés pour prévenir les fuites de fluides dans les équipements rotatifs. Leur particularité réside dans l'utilisation d'un soufflet flexible qui remplace les ressorts et les joints toriques secondaires des garnitures mécaniques conventionnelles. Ce soufflet assure à la fois la transmission du couple, le maintien de la pression sur les faces d'étanchéité et la compensation des défauts d'alignement.

Au lieu d'un ressort unique ou multiple, la force nécessaire pour presser les faces d'étanchéité l'une contre l'autre est fournie par le soufflet lui-même. Ce soufflet agit comme un ressort en se comprimant. Il est généralement solidaire de la bague tournante et se déforme pour s'adapter aux mouvements de l'arbre et aux variations de pression. Cette conception permet un auto-alignement et une compensation efficace des défauts de perpendicularité ou des vibrations, tout en évitant l'usure de l'arbre qui peut survenir avec des joints toriques coulissants.

Nous proposons de garnitures à soufflets en élastomère à partir de caoutchouc synthétique tel que :

• Le Viton
• L'EPDM
• Le Nitrile
• Le Silicone

Elles sont couramment utilisées pour les applications standard avec des fluides peu agressifs, des températures modérées et des pressions relativement faibles. Elles sont très efficaces pour compenser le désalignement de l'arbre.
