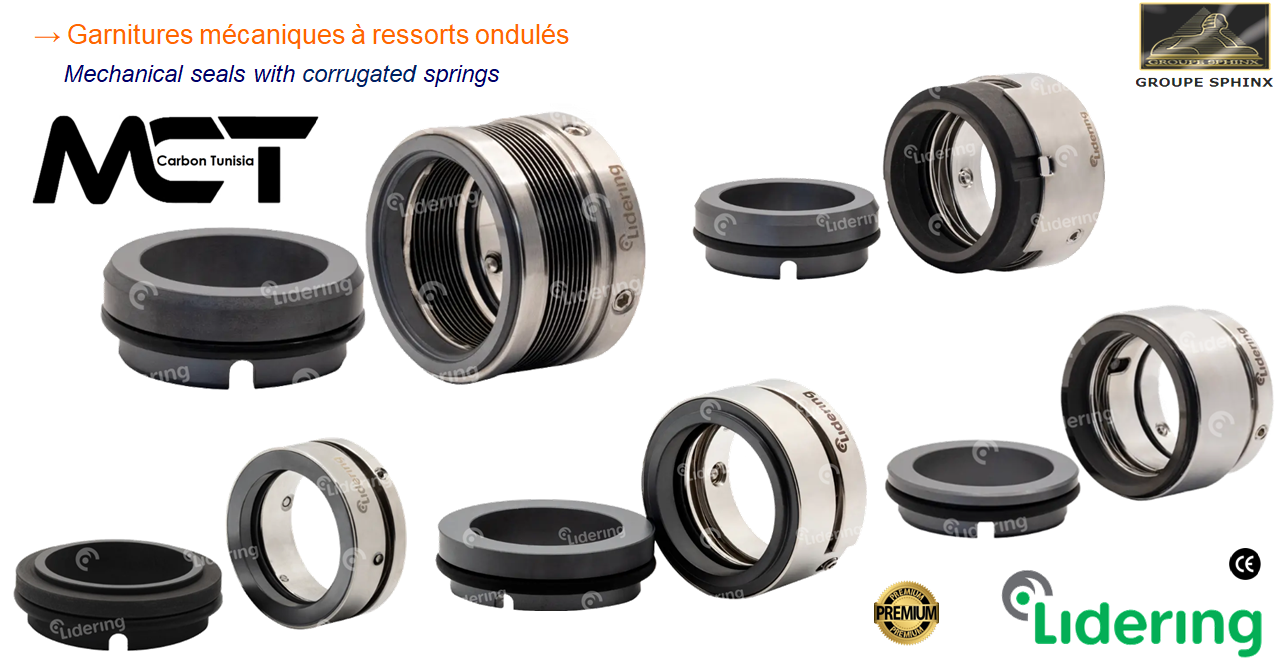

Garnitures mécaniques à ressorts ondulés

Les garnitures mécaniques à ressorts ondulés (ou à ressorts ondulés) sont un type de garniture d'étanchéité qui utilise un ressort en forme de rondelle ondulée pour fournir la force de fermeture sur les faces d'étanchéité. Cette conception se distingue des garnitures à ressorts hélicoïdaux par l'utilisation d'une seule pièce de métal ondulée qui remplit la fonction du ressort, ce qui présente des avantages en termes de taille et de performance.

Cette garniture utilise un ressort ondulé plat et circulaire, souvent appelé "ressort à ondulations" ou "ressort en vague".  Ce ressort est fabriqué en métal et est conçu pour se comprimer sous la charge, exerçant ainsi une force uniforme sur la face d'étanchéité rotative. La force de fermeture est ainsi générée par la déformation du ressort ondulé, ce qui permet de maintenir un contact étanche entre les deux faces (stationnaire et rotative).

Le ressort ondulé est assimilé à un soufflet en métal soudé (souvent en acier inoxydable, en Hastelloy ou en Inconel).

Ces garnitures mécaniques sont conçues pour des conditions extrêmes, notamment des températures très élevées, des pressions importantes et des fluides chimiquement corrosifs. Leur construction robuste élimine le risque d'encrassement du ressort et offre une meilleure résistance aux chocs thermiques.
