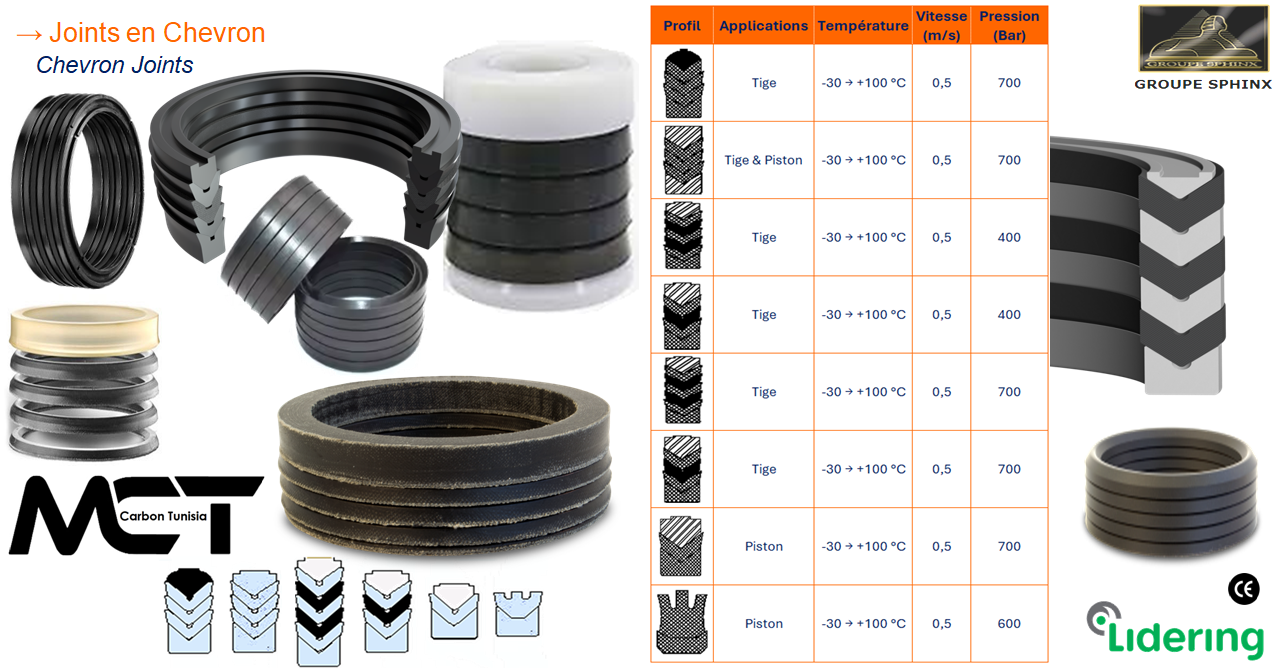

Joints en Chevron

Les joints Chevrons, également connus sous le nom de garnitures chevrons, sont des joints d'étanchéité dynamiques composés d'une série d'anneaux en forme de V qui s'emboîtent les uns dans les autres.

Ils sont conçus pour l'étanchéité de tiges de vérins, de pistons et de plongeurs dans des environnements à haute pression.

Un joint chevron est un système d'étanchéité modulaire. Il se compose généralement de trois éléments :

• Un anneau mâle (ou bague de pression) : situé à une extrémité, il pousse sur les anneaux centraux pour les comprimer.
• Des anneaux centraux en forme de V : ce sont les éléments d'étanchéité principaux. Leur nombre peut varier en fonction de la pression de l'application. La compression des anneaux les écarte pour qu'ils s'appuient contre la tige et le logement, créant l'étanchéité.
• Un anneau femelle (ou bague de support) : situé à l'autre extrémité, il sert de support et de guide.

La particularité des joints chevrons est que leur performance augmente avec la pression. Lorsque la pression du fluide augmente, elle pousse sur la surface des anneaux en V, les forçant à s'écarter et à créer une étanchéité plus ferme.
