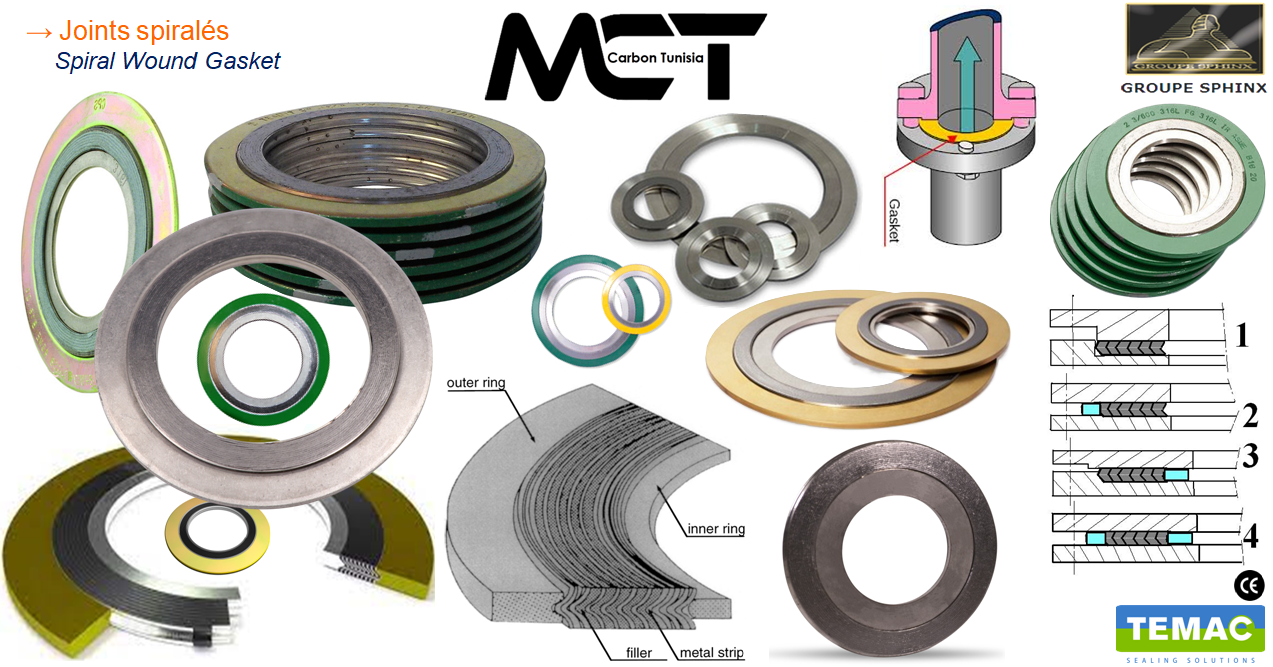

Joints spiralés

Les joints spiralés en graphite sont des joints d'étanchéité statique, conçus pour les applications à haute température et haute pression. Ils sont fabriqués en enroulant de manière très serrée des feuilles de graphite flexible avec une ou plusieurs bandes métalliques profilées. Cette structure en spirale leur confère une excellente résilience et une grande capacité à s'adapter aux variations de pression et de température. La bande métallique offre une résistance exceptionnelle, tandis que le matériau d'étanchéité souple garantit une excellente étanchéité. Selon l'application, le joint spiralé peut être spécifié avec des bagues extérieures et/ou intérieures.

Un joint spiralé en graphite est généralement composé de trois éléments principaux :

• Le matériau de remplissage : C'est le graphite flexible, qui forme la partie d'étanchéité principale du joint. Le graphite est un excellent choix en raison de sa résistance aux températures élevées, de sa résistance chimique à la plupart des fluides et de sa faible porosité.
• La bande de métal en V : Une bande de métal préformée en forme de V (souvent en acier inoxydable) est enroulée en spirale avec le graphite. Cette bande donne au joint sa structure et sa résistance mécanique, agissant comme un "ressort" qui permet au joint de se comprimer et de se relâcher en fonction des contraintes.
• L'anneau extérieur (optionnel) : Un anneau de centrage en métal est souvent ajouté à l'extérieur du joint. Il sert à centrer le joint dans la bride et à l'empêcher d'être trop compressé, ce qui pourrait l'endommager

Caractéristiques & Applications :

• Les joints spiralés sont adaptés à une utilisation sur une large plage de pression et sont donc universellement applicables
• Ils peuvent être utilisés pour assurer l'étanchéité à une pression de fluide allant jusqu'à 250 bars et à une température cryogénique aussi basse que -200 °C et à une température élevée jusqu'à +550 °C / +1100 °C (sur demande spéciale)
• Grâce à sa conception robuste, le joint spiralé est simple à installer sans causer de dommages (bien qu'une attention particulière doive être portée pendant le transport et l'installation de joints de grand diamètre sans bagues de guidage)
• Les bagues de guidage extérieures servent à placer l'élément spiralé au centre des faces de bride et à empêcher l'éclatement
• Grâce à la combinaison de différents matériaux et métaux d'enroulement, les joints peuvent être fabriqués sur mesure pour une grande variété de conditions de fonctionnement
• Grâce à son caractère non adhésif, le joint est facile à retirer après l'entretien
• Les joints n'endommagent pas les faces de bride

Nos joints sont conformes aux dimensions standard suivantes :

• EN 1514-2 (1997)
• Brides selon DIN - pour tous les types
• Non standard selon spécifications telles que ÖMV, MIDER, GOST, sur demande
• BS 1560 ASME/ANSI B 16.5 pour brides, 150 à 2500 lbs - 1/2“ à 24“ selon joint standard BS 3381
• ASME/ANSI B 16.5 pour brides, 150 à 2500 lbs - 1/2“ à 24“, selon la norme sur les joints ASME B 16.20 (1993)
• ASME B 16.47 série A (MSS SP-44) pour brides, 150 à 900 lbs - 26“ à 60“ selon la norme sur les joints ASME B 16.20 (1998)
• ASME B 16.47 série B (API 605) pour brides, 150 à 900 lbs - 26“ à 60“ selon la norme sur les joints ASME B 16.20 (1998) Joint standard ASME B 16.20 (1998)
