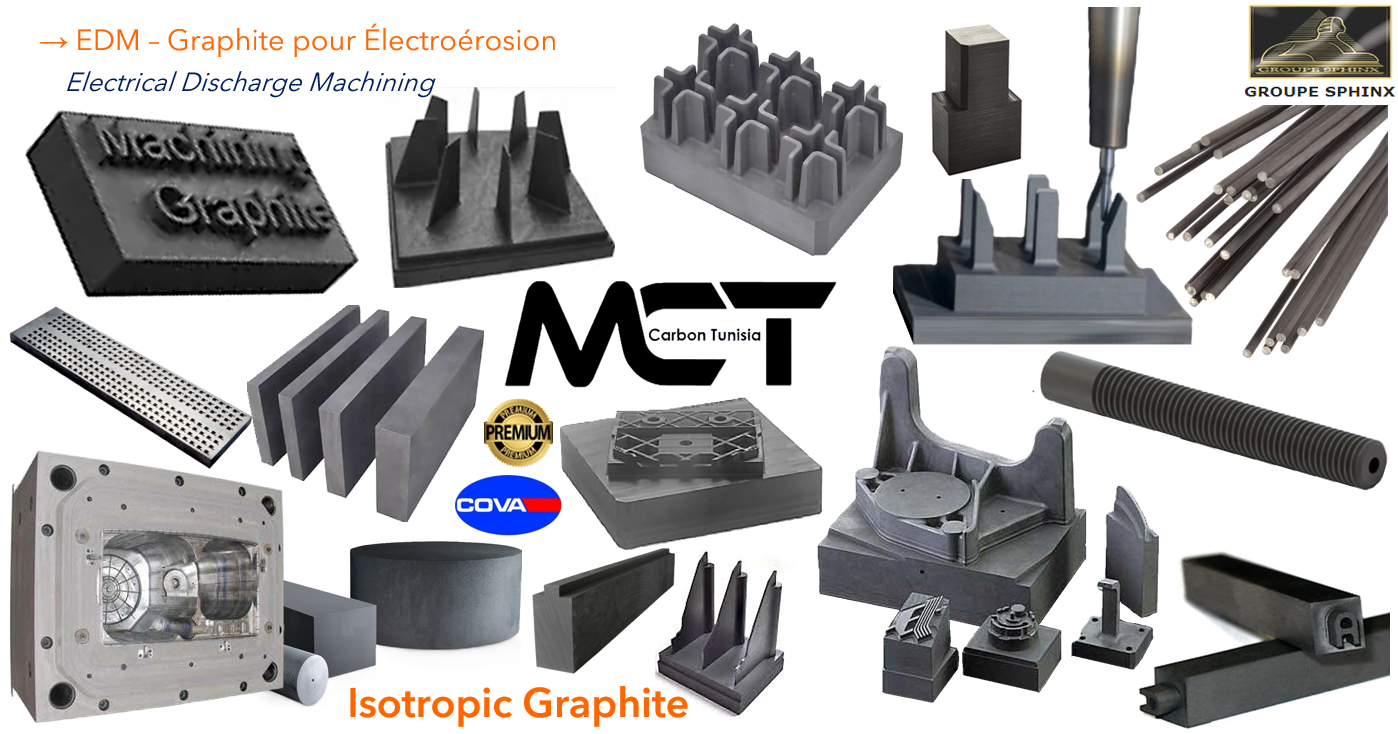

EDM – Graphite pour Électroérosion

Le graphite pour électroérosion (EDM - Electrical Discharge Machining) est un type de graphite spécialement conçu pour être utilisé comme électrode dans les machines d'usinage par décharge électrique. Il remplace de plus en plus l'électrode en cuivre, car il offre des avantages significatifs en termes de rapidité, de précision et de coût.

L'électroérosion est un processus de fabrication non conventionnel qui utilise des décharges électriques contrôlées pour éroder de la matière sur une pièce conductrice, comme le métal. L'électrode, en graphite dans ce cas, est façonnée à l'inverse de la forme désirée et est approchée de la pièce à usiner dans un fluide diélectrique (huile ou eau désionisée). Une étincelle électrique se forme entre l'électrode et la pièce, créant une micro-décharge qui enlève de minuscules particules de matière de la pièce à usiner. Le graphite est le matériau idéal pour l'électrode, car il peut gérer ces décharges intenses sans s'user excessivement.

Il existe différents grades de graphite pour l'électroérosion, qui varient en fonction de la taille des grains, de la densité et de la résistance. Le choix du grade dépend de l'application spécifique :

• Graphite à gros grains : Utilisé pour les opérations d'ébauche (dégrossissage), où l'objectif est d'enlever de grandes quantités de matière rapidement.
• Graphite à grains fins : Idéal pour les opérations de finition. Sa densité élevée et sa structure fine permettent d'obtenir des surfaces très lisses et des détails complexes.
• Graphite à grains ultra-fins : Conçu pour les applications de micro-usinage et les pièces qui exigent une très haute précision et un excellent état de surface.

Les propriétés des électrodes en graphite :

• Vitesse d'usinage élevée
• Faible taux d'usure
• Stabilité thermique
• Facilité d'usinage
• Légèreté
